quarta-feira, 23 de março de 2016

Projeções Cartográficas

1) (UNICAMP) Abaixo é reproduzido um mapa-múndi na projeção de Mercator


É possível afirmar que, nesta projeção:
a) os meridianos e paralelos não se cruzam formando ângulos de 90°, o que promove um aumento das massas continentais em latitudes elevadas.
b) os meridianos e paralelos se cruzam formando ângulos de 90°, o que distorce mais as porções terrestres próximas aos polos e menos as porções próximas ao equador.
c) não há distorções nas massas continentais e oceanos em nenhuma latitude, possibilitando o uso deste mapa para a navegação marítima até os dias atuais.
d) os meridianos e paralelos se cruzam formando ângulos perfeitos de 90°, o que possibilita a representação da Terra sem deformações.




2) (UESC) Os conhecimentos sobre projeções cartográficas e uso de mapas possibilitam afirmar

a) A projeção azimutal fornece uma visão eurocêntrica do mundo e, por isso, ela não é mais utilizada.
b) As distorções da representação, nas projeções cilíndricas, são maiores no Equador e menores nos polos.
c) A projeção de Peters é a única que não pretende privilegiar nenhum continente, porque ela reproduz rigorosamente a realidade.
d) A projeção cônica só pode ser utilizada para representar grandes regiões, porque as distorções são pequenas entre os trópicos, não representando, portanto, a realidade das áreas mapeadas.
e) As projeções cartográficas permitem que, na construção dos mapas temáticos, os meridianos e os paralelos terrestres sejam transformados de uma realidade tridimensional para uma realidade bidimensional

3)



A controvérsia de Peters
O chamado ‘planisfério de Peters’ foi apresentado em 1973 como uma grande novidade e tornou-se mundialmente conhecido dez anos depois com a publicação de um livro no qual Peters a sustentava com base em argumentos políticos sobre a luta pela igualdade entre os povos. Esses argumentos causaram pouco impacto entre os cartógrafos, que insistiram no fato de que não existe uma projeção mais ‘verdadeira’, apenas projeções úteis para diferentes finalidades”.
MAGNOLI, D. Geografia para o Ensino Médio. São Paulo: Atual, 2008.p.19


Considerando o texto acima, é possível concluir que não há como produzir uma projeção cartográfica que não possua distorções. No entanto, conforme os tipos de alterações realizadas, essas projeções são classificadas em três tipos diferentes. Correlacione a primeira coluna, que representa esses tipos, com as suas características e, por fim, assinale a alternativa que apresenta a sequência correta.



COLUNA 01
I. Projeções equivalentes
II. Projeções conformes
III. Projeções afiláticas

COLUNA 02
a) distorcem as formas e as áreas das regiões dos mapas
b) mantêm as formas e distorcem as áreas dos continentes
c) mantêm as áreas e distorcem as formas dos continentes







A alternativa que apresenta a correta enumeração da coluna com base na primeira é:
a) I, II, III
b) II, III, I
c) I, III, II
d) III, II, I
e) III, I, II

4) Caracteriza-se por um tipo de projeção que ordena os paralelos e os meridianos em um invólucro arredondado que é desenrolado e posto numa superfície plana. Os mais famosos exemplos são as projeçoes de Mercator, de Peters e de Robinson. Nessa projeção, miniminizam-se as distorções próximas ao Equador, que se elevam  nas regiões mais próximas dos polos

a) Projeção Cônica
b) Projeção Cilíndrica
c) Projeção Azimutal
d) Projeção Equatorial
e) Projeção Circular

5) Observe a figura a seguir e responda o que se pede


I) Qual o tipo de projeção utilizada na produção desse mapa?
II) Assinale a alternativa que apresenta o fator que poderia ser melhor representado no mapa.
a) Frentes de ataque da Guerra de Secessão nos Estados Unidos (1861-1865)
b) Divisão política em Primeiro, Segundo e Terceiro Mundos
c) Países envolvidos na Guerra das Malvinas (1982)
d) Principais potências econômicas da Guerra Fria
e) Divisão política da Antártida.

Questões comentadas

1) B
  • Primeiramente, todo mapa tem distorção! Se você ver alguma alternativa indicando que não há distorções não marque porque está errado!
  •  A projeção de Mercador tem características únicas!
  • A primeira delas é que os meridianos e os paralelos formam ângulos de 90º. Pra exemplificar, suponha que r é um meridiano e que s é um paralelo. O cruzamento das duas retas formam um angulo de 90º




Google Imagens

  • A segunda delas é a sua distorção. Compare as linhas e os ângulos! Quanto mais próximo dos pólos maiores são os quadrantes.Isso indica que os quadrantes não possuem as mesmas medidas, assim a projeção apresenta distorção!

Google Imagens


  • Compare de novo!


Google Imagens



2) E

  • O objetivo principal dos mapas é representar a realidade (tridimensional) em uma ferramenta bidimensional. Compare!



  • Google Imagens

  • Assista o vídeo exemplificando e compare com o mapa acima!




3) D
Características das Projeções


  • Conforme-> Ângulos iguais o da Terra (Preserva o angulo)

MERCATOR

Contexto
Foi criado na época da expansão marítima.
Manter os ângulos é  importante para o uso da bússola.
É uma projeção eurocêntrica, a Europa é maior do que ela realmente é.

Google Imagens


  • Equivalente->  As áreas são iguais a da Terra (Preserva a área)

PETERS

Contexto
Dá destaque as áreas do Sul, já que estas eram diminuídas na projeção de MERCATOR'.

Google Imagens

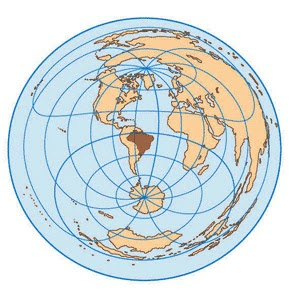

  • Equidistante-> As distancias são iguais a da Terra (Preserva a distancia)


AZIMUTAL

Contexto
Usada para definir rotas aéreas, terrestres e marinhas.
Google Imagens



  • Afilática->Nao preserva angulo, nem área e nem distancia!

Google Imagens
Google Imagens


4) B

  • Tipos de Projeções - Cilíndrica, Cônica e Azimutal
  •  Projeções equatorial e circular não existem.
  • Na questão anterior tem as projeçoes de MERCARTOR, PETERS E ROBSON. Ambas são cilíndricas. Veja como são as projeçoes!


Google Imagens
Google Imagens

Google Imagens

Google Imagens

5) I) Plana ou Azimutal ou Polar
    II) D

  • Observe os mapas dos acontecimentos históricos citados na questão. O mais relacionado com o mapa da questão é o da guerra fria.


Guerra de Secessão
Google Imagens
Divisão em 1º, 2º e 3º mundo

Google Imagens

Guerra das Malvinas

Google Imagens

Guerra Fria

Google Imagens

Divisão política da Antártida

Google Imagens
Espero que tenham gostado dos comentários. Qualquer dúvida escreva nos comentários.

Bons estudos!

Debate!
Uma questão a ser levantada é porque o mapa eurocêntrico, geralmente o de MERCATOR e o de ROBINSON são os oficialmente utilizados e não o de PETERS?
Sabemos que não existe mapa certo ou mapa errado, mas mapa que atenda os principais objetivos de um determinado grupo! Repare como o mapa é importante para a implantação de uma política, de um domínio de território, para disputas territoriais.
Também repare como que a partir de um mapa podemos ocultar ou evidenciar informações. Isso é uma estratégia muito utilizada para invisibilizar minorias populacionais.
É impossível que um mapa mundi mantenha a mesma área, ângulo e distância, é preciso ver qual é o melhor aspecto para o objetivo a ser alcançado na projeção cartográfica.

É isso, bons estudos!
